SS22 Сварные соединения и швы 1200х1000

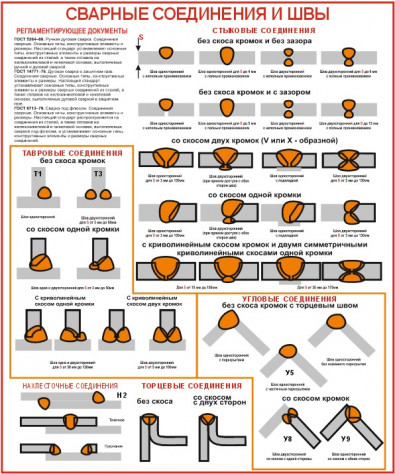

Информационный стенд «Сварные соединения и швы» — наглядное пособие по основным видам сварных соединений и вариантам выполнения швов.

Содержание стенда

Нормативные документы
В верхней левой части приведены основные документы, регламентирующие требования к сварным соединениям.

Стыковые соединения
Центральный и верхний блоки показывают варианты стыковых соединений: без скоса кромок, с зазором, со скосом одной или двух кромок, а также с криволинейной разделкой.

Тавровые соединения
В средней левой части представлены тавровые соединения без скоса и со скосом одной кромки.

Угловые, нахлесточные и торцевые соединения
В нижней части стенда показаны угловые, нахлесточные и торцевые соединения с разными вариантами подготовки кромок.

Назначение

Стенд подходит для учебных классов и сварочных участков. Он помогает быстро определить тип соединения, выбрать нужную разделку кромок и выполнить сварку по схеме.
